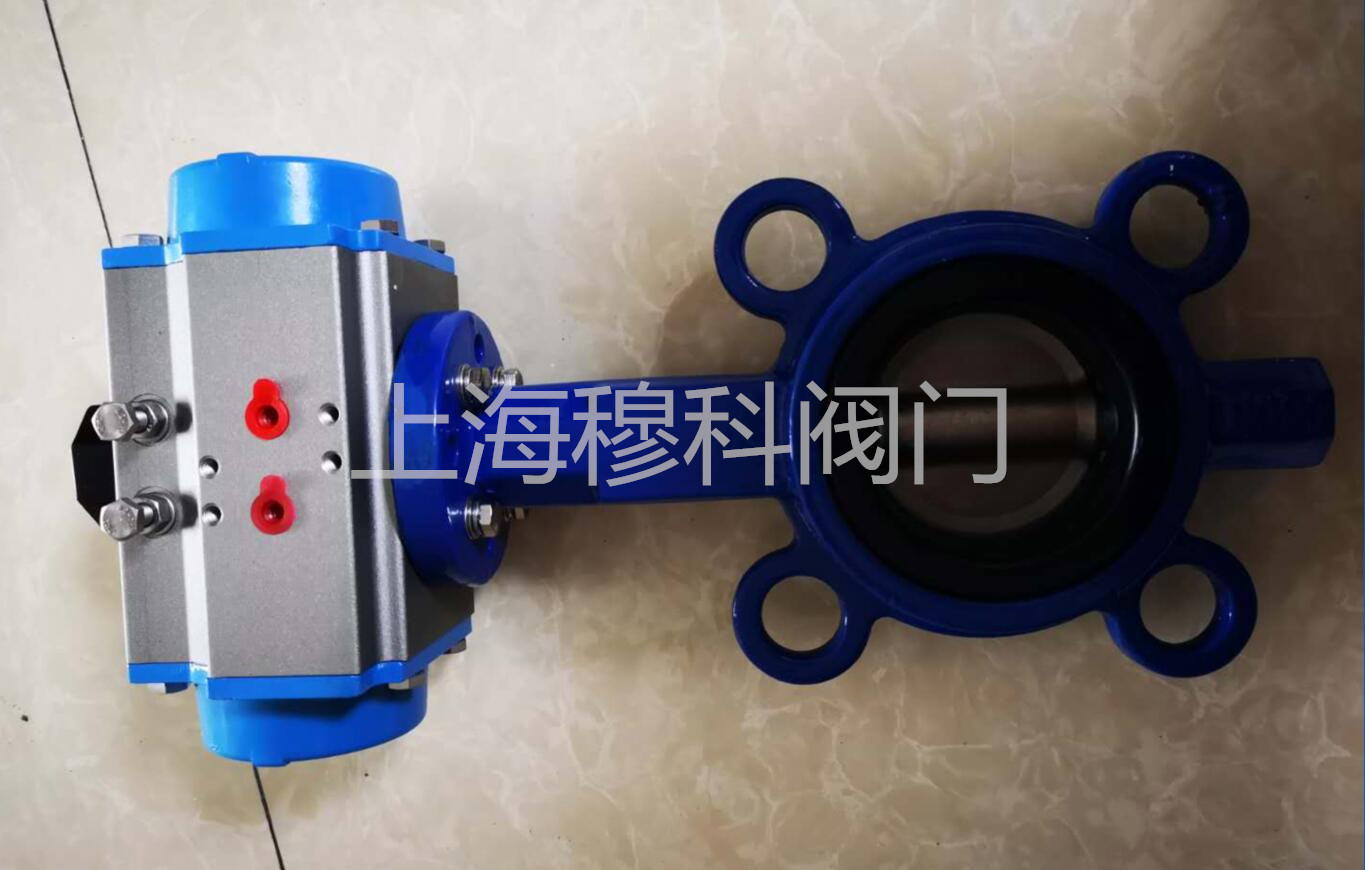

504665气动驱动蝶阀采用进口名牌执行器，中线无插销式结构，低扭矩
2阀体材质：标准型为铝合金阀座，尼龙涂层蝶片，EPDM衬套密封；可选不锈钢316蝶片，
2适用介质：海水、强酸、强碱、腐蚀等
2压力范围：0～10kgf/cm2；
2密封材料：EPDM；
2安装方式：水平安装；
2阀门形式：蝶阀
2温度范围：-20oC～120oC；
2标准电压：标准：DC24V, AC220V。
504665气动蝶阀系列参数| 2504665气动驱动蝶阀采用进口名牌执行器，中线无插销式结构，低扭矩2阀体材质：标准型为铝合金阀座，尼龙涂层蝶片，EPDM衬套密封；可选不锈钢316蝶片，2适用介质：海水、强酸、强碱、腐蚀等2压力范围：0～10kgf/cm2；2密封材料：EPDM；2安装方式：水平安装；2阀门形式：蝶阀2温度范围：-20oC～120oC；2标准电压：标准：DC24V, AC220V。 |
|
| | 尺寸图（单位：MM） |
|
规格 | 口径 | 执行器型号 | L1 | H1 | L2 | H2 | H | Dф | 504650 | DN50 | 932052 | 127.0 | 104.0 | 42.0 | 130.0 | 304.0 | 95.0 | 504665 | DN65 | 932063 | 133.0 | 118.0 | 45.0 | 143.0 | 337.0 | 109.0 | 504680 | DN80 | 932075 | 155.0 | 130.0 | 45.0 | 155.0 | 374.0 | 124.0 | 5046100 | DN100 | 932080 | 177.0 | 138.0 | 52.0 | 170.0 | 412.0 | 153.0 | 5046150 | DN150 | 932118 | 284.0 | 170.0 | 56.0 | 210.0 | 512.0 | 206.0 | 5046200 | DN200 | 932127 | 290.0 | 190.0 | 61.0 | 243.0 | 600.0 | 264.0 |
|
