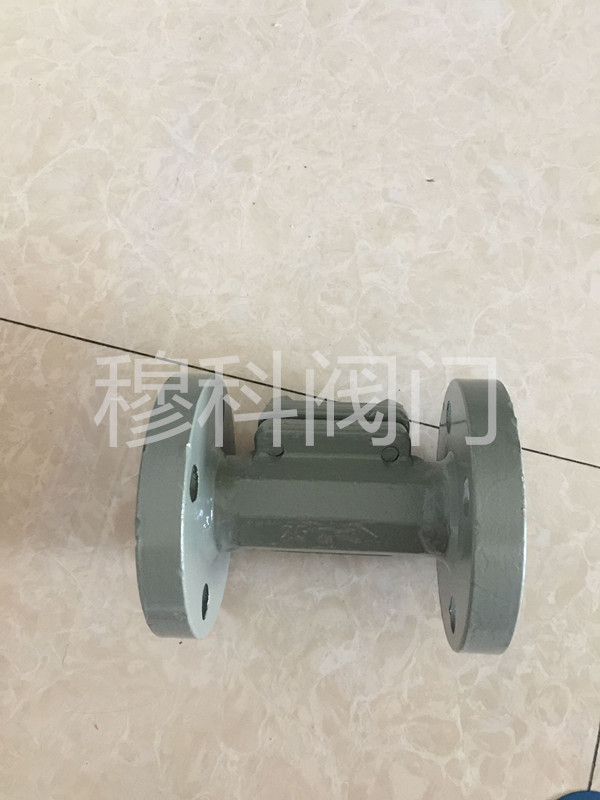

BK47、BK17双金属片疏水阀是一种调整螺栓阀门，内含双金属片感温元件，随蒸汽温度升降受热变形，推动阀心开关阀门。
BK47、BK17工作特性：
1、双金属片式疏水阀内有调整螺栓，可根据需要调节使用温度，一般过冷度调整范围低于饱和温度15℃-30℃，背压率大于70%，可排不凝结气体，耐冻，体积小，能抗水锤，耐高压，任意位置都可安装。
2、双金属片有疲劳性，须要经常调整。当装置刚起动时，管道出现低温冷凝水，双金属片是平展的，阀芯在弹簧的弹力下，阀门处于开启位置。当冷凝水温度渐渐升高，双金属片感温起元件开始弯曲变形，并把阀芯推向关闭位置。在冷凝水达到饱和温度之前，疏水阀开始关闭。双金属片随蒸汽温度变化控制阀门开关，阻汽排水。
BK47、BK17技术要求：
设计制造按GB/T22654-2008规定。
结构长度，标志按GB/T12250-2005的规定。
试验与检验按GB/12251-2005的规定。
法兰尺寸标准按ANSI B16.5
外形尺寸：
|
DN |
L |
H1 |
H2 |
|
15 高压 |
140 |
101 |
26 |
|
20 高压 |
140 |
101 |
26 |
|
25 高压 |
140 |
101 |
26 |
|
65 大排量 |
320 |
120 |
105 |
|
80 大排量 |
320 |
120 |
105 |
|
100 大排量 |
320 |
120 |
105 |
 |
